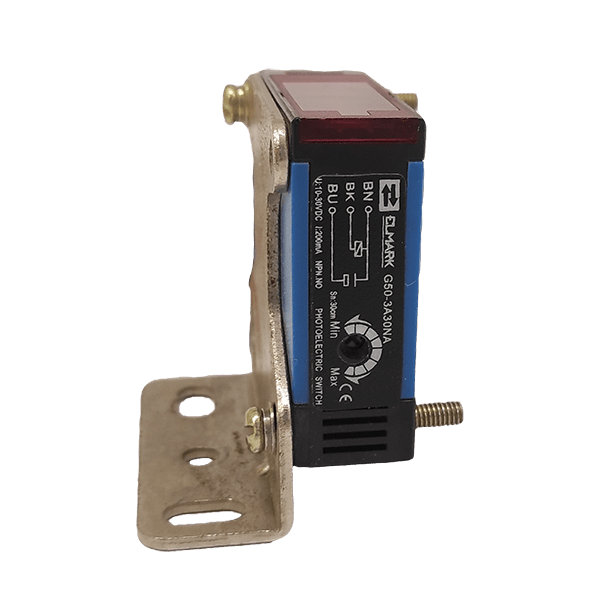

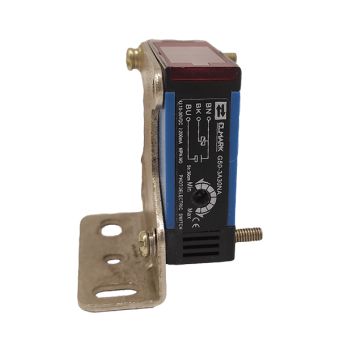

Senzor fotoelectric EL-G50-3A30PA Elmark

Cod produs: EL-G50-3A30PA

Marca: ELMARK

Garantie: 36 luni

Pret cu TVA: 115.00 Lei

Comanda instant - Senzor fotoelectric EL-G50-3A30PA Elmark

Date tehnice

Tip senzor : Fotoelectric difuz (emite fasciculul și recepționează reflexia direct de pe suprafața obiectului detectat).
Distanță de acționare : 500 mm (50 cm) . Aceasta se poate ajusta fin cu ajutorul unui potențiometru integrat pe corpul senzorului.
Tip ieșire / logică : PNP .
Configurație contact : 1NO (Normal Deschis – circuitul se închide la detectarea țintei).
Tensiune de alimentare : 15-30 VDC.
Gabarit carcasă (G50) : Corp cilindric metalic extra-robust, ideal pentru fixări rigide pe utilaje grele.
Grad de protecție : IP67 (protecție totală la praf, etanș la umiditate ridicată și uleiuri industriale).

🏢 Domeniu de Utilizare și Aplicații Practice

Fiind un senzor difuz cu o rază stabilă de jumătate de metru și o carcasă de dimensiuni mari, modelul este utilizat intens în:

Instalații logistice și linii de sortare : Identifică și poziționează pachete, cutii mari sau paleți pe benzi transportoare (conveioare), trimițând semnalul direct intrărilor unui PLC (ex: Siemens, Schneider, ABB).
Industria grea și prelucrări mecanice : Monitorizează prezența subansamblelor metalice sau a structurilor masive în celule de lucru automate. Carcasa ranforsată din clasa G50 izolează excelent circuitele optice împotriva vibrațiilor continue provocate de motoare sau prese industriale.
Prelucrarea lemnului și materiale de construcții : Detectează trecerea plăcilor de PAL, MDF sau profilelor pe utilajele de debitat fără contact fizic, eliminând riscul de uzură mecanică a senzorului.
Medii cu umiditate și spălări frecvente : Gradul IP67 îi permite să funcționeze stabil în zone expuse la stropiri cu lichide, emulsii de tăiere sau intemperii.

🔌 Schema de Legătură Electrică (PNP NO)

Cablul standard cu 3 fire se conectează astfel:

Maro : Se leagă la borna de +24VDC a sursei.
Albastru : Se conectează la borna de 0V (GND) a sursei.
Negru (Semnal) : Scoate +24V când senzorul detectează un obiect. Se conectează direct la intrarea digitală a PLC-ului sau la borna A1 a unui releu industrial (borna A2 a releului urmând să fie legată la 0V/GND)
