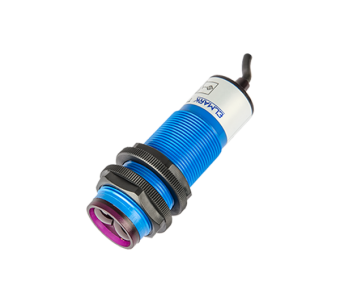

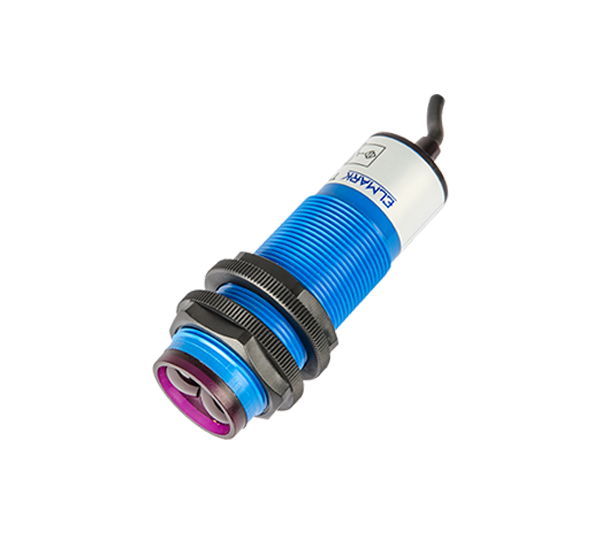

Senzor fotoelectric cilindric EL-G30-3A70PA Elmark
Cod produs: EL-G30-3A70PA
Marca: ELMARK
Garantie: 36 luni
Pret cu TVA: 115.00 Lei
|
|
|
|
|
Comanda instant - Senzor fotoelectric cilindric EL-G30-3A70PA Elmark
|
Senzor fotoelectric cilindric EL-G30-3A70PA Elmark |
|
| Date tehnice:
- Tip senzor
: Fotoelectric difuz (emite și recepționează lumina direct de pe suprafața obiectului detectat, fără a folosi oglindă).
- Distanță de acționare
: 500 mm (50 cm)
, fiind prevăzut cu un potențiometru în partea posterioară pentru calibrarea fină a distanței.
- Tip ieșire / tranziție
: PNP
.
- Configurație contact
: 1NO
(Normal Deschis – circuitul se închide în momentul în care obiectul intră în raza de acțiune a senzorului).
- Tensiune de alimentare
: 15-30 VDC (compatibil cu instalațiile standard de 24VDC).
- Carcasă și gabarit
: Corp cilindric metalic robust, rezistent la vibrații, cu filet Ø22 mm
și lungime 70 mm
.
- Grad de protecție
: IP67
(etanșare completă la praf, umiditate intensă, apă și stropi de ulei).
🏢 Domeniu de Utilizare și Aplicații Practice
Mărimea superioară a carcasei (Ø22 mm față de Ø18 mm) și distanța stabilă de jumătate de metru îl fac excelent pentru sarcini medii și grele în industrie:
- Linii logistice și centre de distribuție
: Detectarea și poziționarea optimă a coletelor sau a cutiilor mari pe benzi transportoare, transmițând semnalul direct PLC-urilor (ex. Siemens, Schneider, ABB).
- Industria de procesare a lemnului și mobilier
: Identificarea trecerii plăcilor de PAL sau MDF pe mașinile de debitat ori aplicat cant.
- Prelucrări mecanice și prese industriale
: Verificarea prezenței matrițelor sau a pieselor masive din metal înainte de coborârea utilajului, funcționând ca senzor de poziție fără contact.
- Medii cu vibrații mecanice ridicate
: Carcasa metalică robustă protejează circuitele optice interne pe utilajele grele.
-
Conexiunea Firelor (PNP NO)
- Maro
: Alimentare pozitivă (
+
/ 24VDC).
- Albastru
: Alimentare negativă (
-
/ GND).
- Negru (Semnal)
: Când senzorul simte obiectul în cei 50 cm, acest fir scoate un semnal de
+24V
. Pentru a acționa un releu clasic, firul negru se leagă la borna A1
a bobinei releului, iar borna A2
se leagă direct la masă (GND
).
|
|
|
|
|
