Comanda instant - Releu termic de suprasarcina TF42-2.3 ABB
|
|||

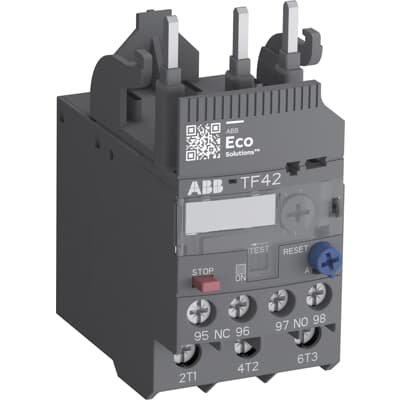

Releu termic de suprasarcina TF42-2.3 ABB |
|||
|
Date tehnice:
Lățime netă produs: 45 mm
Înălțimea netă a produsului:88,3 mm
Adâncime / Lungime netă a produsului: 70,5 mm
Greutate netă a produsului: 0,13 kg
Interval de setare: 1,7 ... 2,3 A
Tensiune nominală de funcționare:
Circuit auxiliar 600 V CA/CC
Circuit principal 690 V CA
Circuit principal 600 V CC
Curent nominal de funcționare (Ie ) : 2,3 A
Frecvență nominală (f):
Circuit auxiliar 50 Hz
Circuit auxiliar 60 Hz
Circuit auxiliar CC
Circuit principal 50 Hz
Circuit principal 60 Hz
Tensiune nominală de rezistență la impuls (U imp ):
Circuit auxiliar 6 kV
Circuit principal 6 kV
Tensiune nominală de izolație (U i ): 690 V
Număr de poli: 3P
Număr de contacte auxiliare NC: 1
Număr de contacte auxiliare NR: 1
Număr de stâlpi protejați: 3
Curent termic convențional în aer liber (Ith ) :
Circuit auxiliar NC 6 A
Circuit auxiliar Nr. 4 A
Curent nominal de funcționare AC-15 (Ie ) :
(120 V) NC 3 A
(120 V) NU 0,5 A
(240 V) NC 3 A
(240 V) NU 0,5 A
(400 V) NC 0,75 A
(400 V) NU 0,5 A
(500 V) NC 0,75 A
(500 V) NU 0,5 A
Curent nominal de funcționare DC-13 (Ie ) :
(125 V) NC 0,55 A
(125 V) NU 0,55 A
(24 V) NC 1,25 A
(24 V) NU 1,25 A
(250 V) NC 0,27 A
(250 V) NU 0,27 A
(500 V) NC 0,15 A
(500 V) NU 0,15 A
(60 V) NC 0,55 A
(60 V) NU 0,55 A
Grad de protecție: IP20
Grad de poluare: 3
Capacitate de conectare a circuitului auxiliar:
Flexibil cu ferulă 1/2x 0,75 ... 2,5 mm²
Flexibil cu ferulă izolată 1x 0,75 ... 2,5 mm²
Flexibil cu ferulă izolată 2x 0,75 ... 1,5 mm²
Flexibil 1/2x 0,75 ... 1 mm²
Flexibil 1/2x 1 ... 2,5 mm²
Rigid 1/2x 0,75 ... 4 mm²
Capacitate de conectare a circuitului principal:
Flexibil cu ferulă 1/2x 0,75 ... 4 mm²
Flexibil cu ferulă izolată 1/2x 0,75 ... 4 mm²
Flexibil 1/2x 0,75 ... 4 mm²
Rigid 1/2x 0,75 ... 4 mm²
Cuplu de strângere:
Circuit auxiliar 1 ... 1,2 N·m
Circuit principal 1,5 ... 2,5 N·m
Lungimea de dezizolare a firelor:
Circuit auxiliar 9 mm
Circuit principal 12 mm
Șurubelniță recomandată: Circuit principal Pozidriv 2
Pierdere de putere: la condiții nominale de funcționare per pol 1,1 ... 2,0 W
Potrivit pentru:
AF09
AF12
AF16
AF26
AF30
AF38 |
|||
