Releu de timp multifunctional 16A NARIMF TRACON |
|||
Caracteristici tehnice:
- Tensiunea de alimentare: 12-240 V; AC/DC
- Domeniul de reglaj pentru funcționare: de la 0.1sec la 10 zile
- Precizia de reglare: ± 0.5% din întreaga scara
- Temperatura de operare: -20 - + 55 ° С
- Greutate: 64g
- Montaj pe sina DIN

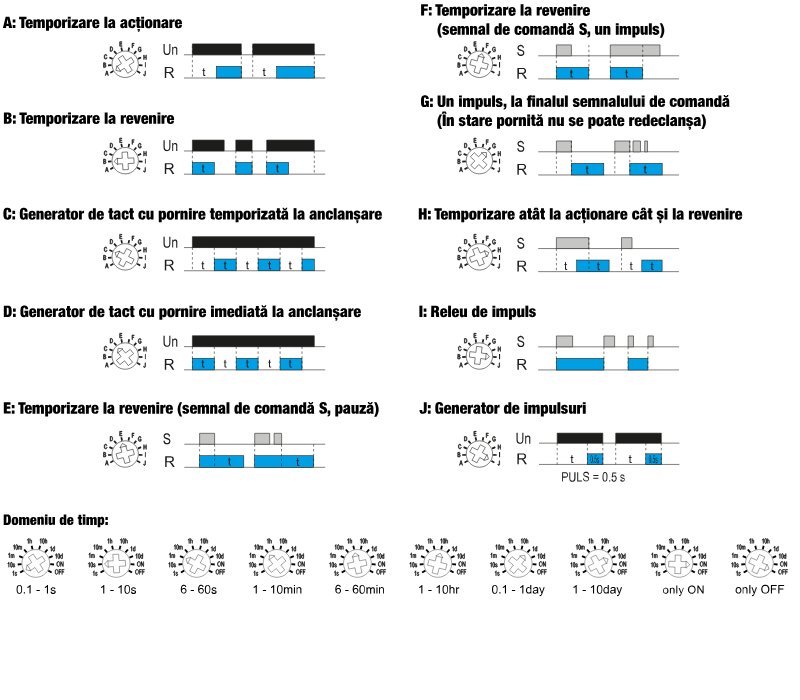

Functii:
A: Temporizare la acţionare
B: Temporizare la revenire
C: Generator de tact cu pornire temporizată la anclanșare
D: Generator de tact cu pornire imediată la anclanșare
E: Temporizare la revenire (semnal de comandă S, pauză)
F: Temporizare la revenire (semnal de comandă S, un impuls)
G: Un impuls, la finalul semnalului de comandă (În stare pornită
nu se poate redeclanșa)
H: Temporizare atât la acţionare cât și la revenire
I: Releu de impuls
J: Generator de impulsuri
Aplicaţie:
- Cu ajutorul potenţiometrelor se pot seta 10 funcţii cu intervalul de timp cuprins între 0,1 s şi 10 zile. Cu primul potenţiometru se poate alege intervalul de timp, cu al doilea valoarea procentuală a intervalului de timp iar cu al treilea funcţia. Releul poate fi comandat prin tensiunea de alimentare sau prin semnalul de comandă. |
|||
